圓度儀的工作原理及其測量方法
發布時間：2020.07.16 閱讀量：7538
圓度儀相信大家都不陌生，但是圓度儀具體是一種什么樣的儀器呢？圓度儀是一種測量零件回轉表面(軸、孔或球面)不圓度的精密儀器。圓度儀被廣泛得運用于精密軸承、機床及儀器制造工業中。

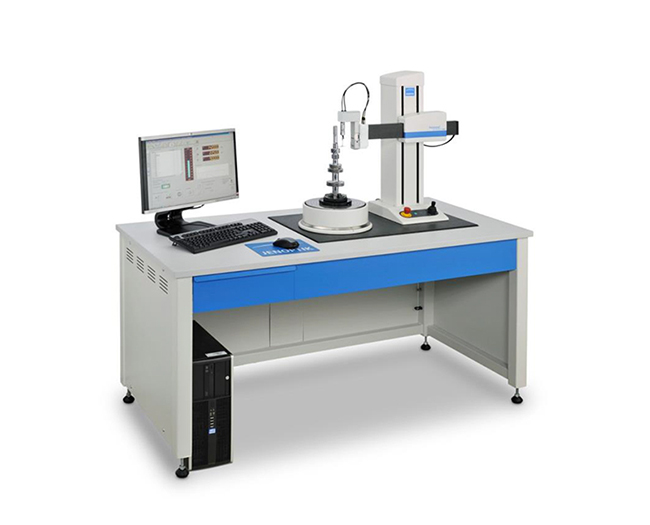

那圓度儀工業測量中具體是怎么進行測量的呢？圓度儀通常有兩種類型：小型臺式和大型落地式。小型臺式是把工件裝在回轉的工作臺上，測量頭裝在固定的立柱上；大型落地式，把工件裝在固定的工作臺上，測量頭安裝在回轉的主軸上。測量時，測量頭與工件表面接觸，儀器的回轉部分(工作臺或主軸)旋轉一周。因為回轉部分的支承軸承精度極高，所以回轉時測量頭對被測表面將產生一個高精度的圓軌跡。被測表面的不圓度使測量頭發生偏移，轉變?yōu)殡?或氣)信號，再經放大，可自動記錄在圓形記錄紙上，直接讀出各部分的不圓度。
測量方法
圓度測量主要有回轉軸法、三點法、兩點法、投影法和坐標法等方法。
1.回轉軸法
回轉軸法是利用精密軸系中的軸回轉一周所形成的圓軌跡（理想圓）與被測圓比較，兩圓半徑上的差值由電學式長度傳感器轉換為電信號，經電路處理和電子計算機計算后由顯示儀表指示出圓度誤差，或由記錄器記錄出被測圓輪廓圖形?；剞D(zhuǎn)軸法有傳感器回轉和工作臺回轉兩種形式。前者前者適用于高精度圓度測量，后者常用于測量小型工件。按回轉軸法設計的圓度測量工具稱為圓度儀。
2.三點法
常將被測工件置于V形塊中進行測量。測量時，使被測工件在V形塊中回轉一周，從測微儀讀出最大示值和最小示值，兩示值差之半即為被測工件外圓的圓度誤差。此法適用于測量具有奇數棱邊形狀誤差的外圓或內圓，常用2角為90°、120°或72°、108°的兩塊V形塊分別測量。
3.兩點法
常用千分尺、比較儀等測量，以被測圓某一截面上各直徑間最大差值之半作為此截面的圓度誤差。此法適于測量具有偶數棱邊形狀誤差的外圓或內圓。
4.投影法
常在投影儀上測量，將被測圓的輪廓影像與繪制在投影屏上的兩極限同心圓比較，從而得到被測件的圓度誤差。此法適用于測量具有刃口形邊緣的小型工件。
5.坐標法
一般在帶有電子計算機的三坐標測量機上測量。按預先選擇的直角坐標系統測量出被測圓上若干點的坐標值、，通過電子計算機按所選擇的圓度誤差評定方法計算出被測圓的圓度誤差。
那圓度儀工業測量中具體是怎么進行測量的呢？圓度儀通常有兩種類型：小型臺式和大型落地式。小型臺式是把工件裝在回轉的工作臺上，測量頭裝在固定的立柱上；大型落地式，把工件裝在固定的工作臺上，測量頭安裝在回轉的主軸上。測量時，測量頭與工件表面接觸，儀器的回轉部分(工作臺或主軸)旋轉一周。因為回轉部分的支承軸承精度極高，所以回轉時測量頭對被測表面將產生一個高精度的圓軌跡。被測表面的不圓度使測量頭發生偏移，轉變?yōu)殡?或氣)信號，再經放大，可自動記錄在圓形記錄紙上，直接讀出各部分的不圓度。
測量方法
圓度測量主要有回轉軸法、三點法、兩點法、投影法和坐標法等方法。
1.回轉軸法
回轉軸法是利用精密軸系中的軸回轉一周所形成的圓軌跡（理想圓）與被測圓比較，兩圓半徑上的差值由電學式長度傳感器轉換為電信號，經電路處理和電子計算機計算后由顯示儀表指示出圓度誤差，或由記錄器記錄出被測圓輪廓圖形?；剞D(zhuǎn)軸法有傳感器回轉和工作臺回轉兩種形式。前者前者適用于高精度圓度測量，后者常用于測量小型工件。按回轉軸法設計的圓度測量工具稱為圓度儀。
2.三點法
常將被測工件置于V形塊中進行測量。測量時，使被測工件在V形塊中回轉一周，從測微儀讀出最大示值和最小示值，兩示值差之半即為被測工件外圓的圓度誤差。此法適用于測量具有奇數棱邊形狀誤差的外圓或內圓，常用2角為90°、120°或72°、108°的兩塊V形塊分別測量。
3.兩點法
常用千分尺、比較儀等測量，以被測圓某一截面上各直徑間最大差值之半作為此截面的圓度誤差。此法適于測量具有偶數棱邊形狀誤差的外圓或內圓。
4.投影法
常在投影儀上測量，將被測圓的輪廓影像與繪制在投影屏上的兩極限同心圓比較，從而得到被測件的圓度誤差。此法適用于測量具有刃口形邊緣的小型工件。
5.坐標法
一般在帶有電子計算機的三坐標測量機上測量。按預先選擇的直角坐標系統測量出被測圓上若干點的坐標值、，通過電子計算機按所選擇的圓度誤差評定方法計算出被測圓的圓度誤差。
